Die Wahl des passenden Ablaufsystems hängt von mehreren Faktoren ab. Die Einbauhöhe bestimmt, ob ein System überhaupt realisierbar ist. Bei Sanierungen im Bestand ist die verfügbare Aufbauhöhe oft begrenzt, was flache Systeme erforderlich macht. Die Ablaufleistung muss zur Duschgröße und zum Wasserverbrauch passen. Großflächige Duschen mit mehreren Brausen benötigen leistungsfähigere Abläufe als kleine Duschkabinen. Auch gestalterische Aspekte spielen eine Rolle, denn der sichtbare Teil des Ablaufs prägt die Optik der Dusche.

Punktabläufe

Punktabläufe sind die klassische Form der Duschentwässerung. Das Wasser wird an einem zentralen Punkt gesammelt und abgeführt. Der Ablauf sitzt meist in der Mitte der Duschfläche, kann aber auch in einer Ecke oder an einer anderen Stelle positioniert werden. Die Duschfläche erhält ein Gefälle von allen Seiten zu diesem Punkt hin.

Der sichtbare Teil eines Punktablaufs besteht aus einem runden oder quadratischen Rost, meist aus Edelstahl. Die Größe liegt typischerweise zwischen 10x10 cm und 15x15 cm. Unter dem Rost befindet sich ein Geruchsverschluss (Siphon), der verhindert, dass Gerüche aus der Kanalisation aufsteigen. Der Anschluss an das Abwasserrohr erfolgt üblicherweise über einen DN 50-Ablauf.

• Vorteile von Punktabläufen: Die Installation ist vergleichsweise einfach und wird von den meisten Installateuren beherrscht. Die Abdichtung um einen quadratischen oder runden Ablauf ist standardisiert. Punktabläufe sind in vielen Ausführungen verfügbar und oft günstiger als Duschrinnen. Sie benötigen weniger Platz im Querschnitt und lassen sich flexibel positionieren.
• Einbauhöhe: Standard-Punktabläufe benötigen etwa 9-12 cm Aufbauhöhe. Für Sanierungen gibt es extraflache Modelle, die mit 6-8 cm Aufbauhöhe auskommen. Die Einbauhöhe bestimmt, ob ein bodengleicher Einbau möglich ist oder ob die Dusche leicht erhöht werden muss.

Duschrinnen (Linienabläufe)

Duschrinnen oder Linienabläufe sind schmale, längliche Entwässerungselemente. Sie werden meist an einer Wand oder am Übergang zum restlichen Badezimmerboden positioniert. Das Gefälle der Duschfläche verläuft nur in eine Richtung zur Rinne hin, statt von allen Seiten zu einem Punkt.

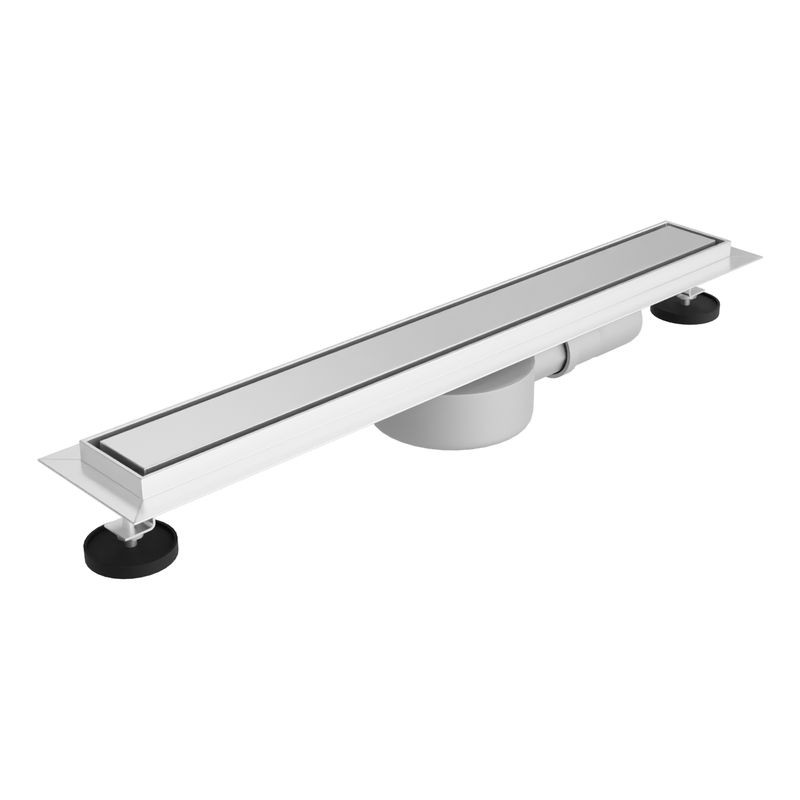

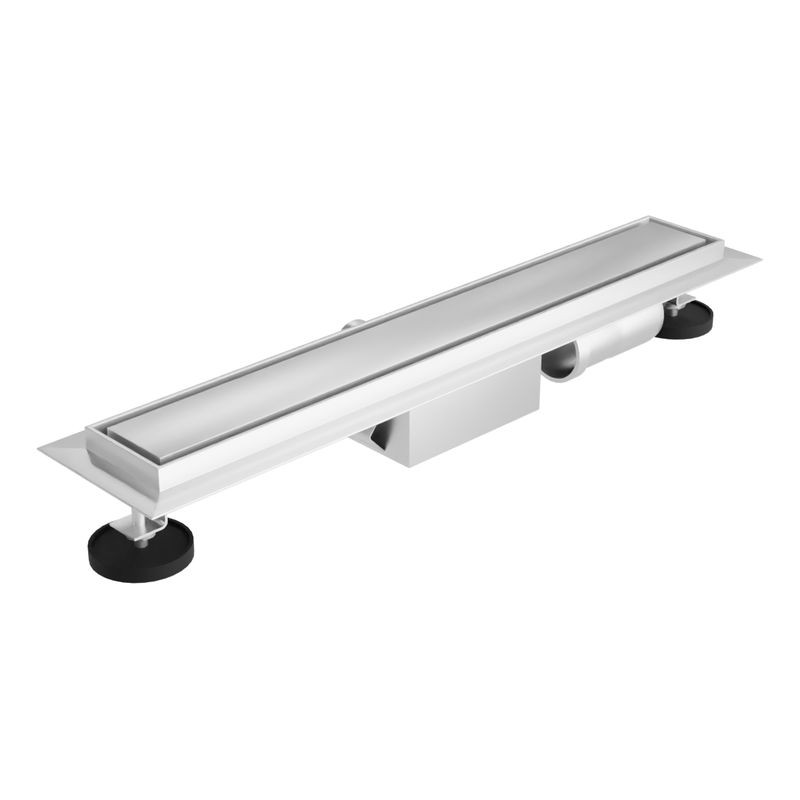

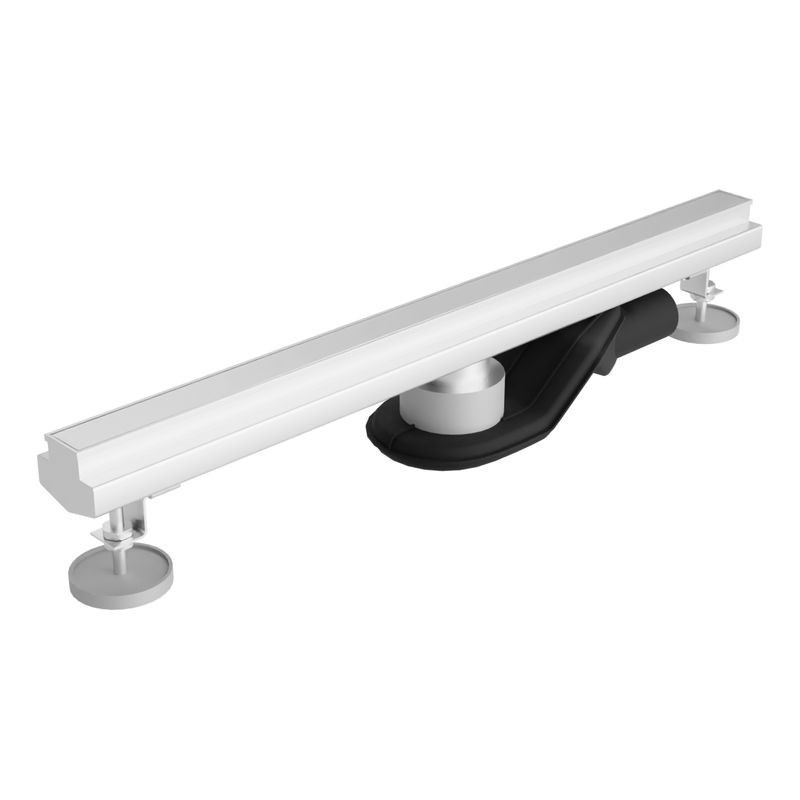

Eine Duschrinne besteht aus einem länglichen Rinnenkörper aus Edelstahl oder Kunststoff, einem Siphon und einer Abdeckung. Die Abdeckung kann verschiedene Designs haben. Gängige Varianten sind befliesbare Abdeckungen, bei denen die gleichen Fliesen wie auf dem Boden eingesetzt werden, Edelstahlroste in verschiedenen Mustern oder geschlitzte Abdeckungen, bei denen das Wasser durch einen schmalen Schlitz abläuft.

• Vorteile von Duschrinnen: Die Optik ist modern und minimalistisch. Bei Wandmontage verschwindet die Rinne optisch an der Seite und stört nicht in der Duschfläche. Das einseitige Gefälle ist einfacher zu verlegen als ein Gefälle von allen Seiten. Die Fliesen können großformatiger verlegt werden, da nur in eine Richtung Gefälle erforderlich ist. Duschrinnen haben meist eine höhere Ablaufleistung als Punktabläufe gleicher Breite.
• Einbauposition: Die häufigste Position ist wandbündig an der Wand der Dusche. Das Wasser läuft zur Wand hin ab, die Rinne liegt direkt an der Fliese. Diese Variante wirkt besonders aufgeräumt. Alternativ kann die Rinne mittig in der Duschfläche oder am Übergang zum Bad positioniert werden. Bei der Position am Übergang bildet die Rinne eine optische Grenze zwischen Dusche und restlichem Bad.
• Längen: Duschrinnen sind in verschiedenen Längen erhältlich, typischerweise zwischen 50 cm und 120 cm. Manche Hersteller bieten auch längere Varianten bis 160 cm oder kürzbare Modelle an, die vor Ort auf das gewünschte Maß gebracht werden können.

Einbauhöhe und flache Systeme

Die Einbauhöhe ist bei bodengleichen Duschen oft die größte Herausforderung. Sie bezeichnet den vertikalen Raum, der zwischen Rohdecke und Oberkante Fertigboden zur Verfügung steht. In diesen Raum müssen Dämmung, Estrich, Abdichtung, Fliesenkleber, Fliesen und der Ablauf mit Siphon passen.

Im Neubau lässt sich die Einbauhöhe großzügig planen. Bei Sanierungen im Bestand ist sie oft begrenzt. Hier sind flache Ablaufsysteme gefragt. Moderne extraflache Duschrinnen kommen mit Einbauhöhen von 6-8 cm aus. Manche Systeme erreichen sogar nur 4,8 cm Gesamthöhe. Diese Flachheit wird durch spezielle Konstruktionen erreicht, etwa durch seitlich versetzte Siphons oder durch zweite Entwässerungsebenen.

Bei der Planung sollte nicht nur die Mindesteinbauhöhe des Herstellers beachtet werden, sondern auch Toleranzen und die tatsächlichen Aufbauten vor Ort. Ein System mit 6 cm Mindesteinbauhöhe benötigt in der Praxis oft 7-8 cm, um sicher und regelkonform eingebaut zu werden.

Ablaufleistung

Die Ablaufleistung gibt an, wie viel Wasser pro Zeiteinheit abgeführt werden kann. Sie wird in Litern pro Sekunde (l/s) angegeben. Standard-Abläufe schaffen etwa 0,4 bis 0,8 l/s. Für normale Duschköpfe mit 10-15 Litern pro Minute ist das ausreichend.

Bei größeren Duschen mit mehreren Brausen, Regenbrausen oder Wellnessfunktionen kann mehr Wasser anfallen. Regenbrausen können 20-30 Liter pro Minute verbrauchen. Hier sollte die Ablaufleistung entsprechend dimensioniert sein. Hochleistungsabläufe schaffen 1,0 l/s oder mehr. Die Ablaufleistung hängt von der Größe des Ablaufs, der Konstruktion des Siphons und dem Durchmesser der Anschlussleitung ab.

Geruchsverschluss (Siphon)

Jeder Ablauf benötigt einen Geruchsverschluss oder Siphon. Dieser verhindert, dass Gerüche und Gase aus der Kanalisation in das Badezimmer gelangen. Der Siphon funktioniert über eine Wassersäule, die den Durchgang von Luft blockiert. Nach dem Duschen bleibt im Siphon Wasser stehen, das die Leitung verschließt.

Die Sperrwasserhöhe bezeichnet die Höhe dieser Wassersäule. Nach DIN-Norm sollte sie mindestens 50 mm betragen. Bei flachen Abläufen kann die Sperrwasserhöhe reduziert sein, was bei seltener Nutzung zum Austrocknen führen kann. Dann können Gerüche durchdringen. Für selten genutzte Duschen gibt es Siphons mit zusätzlichen mechanischen Verschlüssen.

Moderne Siphons sind meist schwenkbar oder drehbar. Das bedeutet, der Ablauf kann in verschiedene Richtungen abgehen. Das ist praktisch, wenn die Position des Abwasserrohrs nicht genau unter dem Ablauf liegt. Manche Systeme erlauben eine 360-Grad-Drehung, andere bieten vordefinierte Richtungen.

Material und Oberflächen

Edelstahl ist das dominierende Material für sichtbare Ablaufteile. Es ist korrosionsbeständig, hygienisch und langlebig. Edelstahl gibt es in verschiedenen Ausführungen. Gebürsteter Edelstahl hat eine matte Oberfläche, die Kratzer weniger zeigt. Polierter Edelstahl glänzt stärker und wirkt eleganter, zeigt aber Fingerabdrücke und Wasserflecken deutlicher.

Der Rinnenkörper selbst besteht bei hochwertigen Duschrinnen ebenfalls aus Edelstahl, bei günstigeren Modellen aus Kunststoff oder beschichtetem Metall. Edelstahlrinnen sind stabiler und langlebiger. Die Abdichtflansche, die die Verbindung zur Bodenabdichtung herstellen, bestehen aus Kunststoff, Bitumen oder verklebten Dichtbahnen.

Bei den sichtbaren Abdeckungen gibt es verschiedene Designs. Lineare Roste mit parallelen Schlitzen sind klassisch und zeitlos. Quadratische Muster oder Punktmuster bieten andere Optiken. Befliesbare Abdeckungen nehmen die gleichen Fliesen auf wie der Boden, sodass die Rinne optisch verschwindet. Geschlitzte Abdeckungen zeigen nur einen schmalen Spalt, durch den das Wasser abläuft.

Abdichtung

Die Abdichtung der Dusche ist entscheidend für einen dauerhaft schadenfreien Betrieb. Wasser darf nicht in die Konstruktion eindringen. Die Abdichtung erfolgt üblicherweise als flüssige Dichtschlämme oder als verklebte Dichtbahn. Der Ablauf muss fachgerecht in die Abdichtung eingebunden werden.

Moderne Ablaufsysteme haben Dichtflansche, die die Verbindung zur Abdichtung herstellen. Diese Flansche werden beim Einbau mit der flüssigen Abdichtung überstrichen oder mit Dichtbahnen verklebt. Wichtig ist, dass Übergänge und Ecken sorgfältig abgedichtet werden. Bei unsachgemäßer Abdichtung können Wasserschäden in der Konstruktion entstehen, die teure Sanierungen nach sich ziehen.

Gefälle der Duschfläche

Damit das Wasser zum Ablauf fließt, benötigt die Duschfläche ein Gefälle. Die DIN-Norm empfiehlt etwa 2 %. Das bedeutet, auf einem Meter Länge fällt die Fläche um 2 cm ab. Dieses Gefälle ist deutlich sichtbar und spürbar.

Bei Punktabläufen muss das Gefälle von allen Seiten zum Ablauf hin verlaufen. Das ergibt eine Art Trichterform, die präzise gearbeitet werden muss. Bei Duschrinnen genügt ein einseitiges Gefälle zur Rinne hin. Das vereinfacht die Verlegung der Fliesen und ermöglicht großformatigere Fliesen. Manche Duschrinnen haben bereits ein integriertes Gefälle in der Auflage, was die Herstellung des Gefälles im Estrich vereinfacht.

Reinigung und Pflege

Bodenabläufe sollten regelmäßig gereinigt werden. Haare, Seifenreste und Kalk können sich ablagern und den Ablauf behindern. Die meisten Roste oder Abdeckungen lassen sich herausnehmen. Darunter liegt ein Geruchsverschluss mit Haarsieb. Dieses Sieb fängt Haare auf und verhindert, dass sie in die Abwasserleitung gelangen.

Das Sieb sollte nach jedem Duschen oder mindestens wöchentlich gereinigt werden. Herausnehmen, Haare entfernen, mit Wasser abspülen. Der Siphon selbst sollte gelegentlich gereinigt werden, um Ablagerungen zu entfernen. Bei den meisten Systemen lässt sich der Siphon ausbauen.

Die sichtbaren Edelstahlteile können mit handelsüblichen Badreinigern gesäubert werden. Kalkablagerungen entfernt man mit Essig oder Zitronensäure. Nach der Reinigung sollte die Oberfläche trocken gerieben werden, um Wasserflecken zu vermeiden.

Auswahl des passenden Systems

Bei der Auswahl sollten mehrere Kriterien beachtet werden. Die verfügbare Einbauhöhe ist oft der limitierende Faktor. Messen Sie den Abstand zwischen Rohdecke und gewünschter Oberkante Fliese. Ziehen Sie Dämmung, Estrich und Fliesen ab. Der verbleibende Raum steht für den Ablauf zur Verfügung.

Die Duschgröße und Wasserverbrauch bestimmen die erforderliche Ablaufleistung. Eine kleine Dusche mit normalem Duschkopf kommt mit 0,4-0,5 l/s aus. Große Duschen mit mehreren Brausen benötigen 0,8-1,0 l/s oder mehr. Die gewünschte Optik spielt ebenfalls eine Rolle. Soll der Ablauf sichtbar sein oder optisch verschwinden? Passt eine Duschrinne besser zum Design als ein Punktablauf?

Die Einbausituation beeinflusst die Wahl. Liegt das Abwasserrohr zentral unter der Dusche, eignet sich ein Punktablauf. Liegt es an der Wand, passt eine wandbündige Duschrinne besser. Bei der Sanierung ist oft die vorhandene Position der Abwasserleitung vorgegeben.

Auch die gewählte Duscharmatur oder das komplette Duschsystem beeinflusst die benötigte Ablaufleistung – vor allem bei Regenbrausen oder mehreren Brausearten lohnt sich eine großzügige Dimensionierung des Ablaufs.

Produktauswahl bei hauslook.de

Bei hauslook.de führen wir Bodenabläufe und Duschrinnen verschiedener Hersteller. Durch den direkten Herstellerbezug können wir eine große Auswahl anbieten und Bestellungen schnell bearbeiten. In unserem Sortiment finden Sie:

• Punktabläufe in verschiedenen Größen und Designs
• Duschrinnen in verschiedenen Längen (50-120 cm)
• Flache Systeme für Sanierungen mit geringer Aufbauhöhe
• Befliesbare Abdeckungen und Edelstahlroste
• Systeme mit hoher Ablaufleistung für große Duschen
• Komplettsets mit allen Montageteilen

Die technischen Daten wie Einbauhöhe, Ablaufleistung, Anschlussmaße und Montageanleitung finden Sie auf den jeweiligen Produktseiten. Ob Sie nach einem klassischen Bodenablauf, einem modernen Duschablauf oder einer schlanken Duschrinne suchen – bei uns finden Sie garantiert die passende Lösung für Ihre Dusche.

Lieferung

Unsere Bodenabläufe beziehen wir direkt vom Hersteller. Das ermöglicht uns eine schnelle Auftragsabwicklung. Nach Ihrer Bestellung kümmern wir uns um die zügige Versandvorbereitung. Bodenabläufe werden sorgfältig verpackt, um Transportschäden an Edelstahloberflächen und Dichtmaterialien zu vermeiden.

Bei Fragen zu Produkten, Einbauhöhen oder technischen Details erreichen Sie unseren Kundenservice. Wir unterstützen Sie bei der Auswahl des passenden Ablaufsystems für Ihre Dusche.

Häufig gestellte Fragen (FAQ)

Was ist der Unterschied zwischen Punktablauf und Duschrinne?

Ein Punktablauf sammelt das Wasser an einem zentralen Punkt, meist in der Mitte der Dusche. Eine Duschrinne ist ein längliches Element, das das Wasser entlang einer Linie sammelt. Duschrinnen haben meist eine höhere Ablaufleistung und ermöglichen einseitiges Gefälle.

Welche Einbauhöhe benötige ich für einen bodengleichen Ablauf?

Standard-Abläufe benötigen 9-12 cm Einbauhöhe. Flache Systeme kommen mit 6-8 cm aus, extraflache Modelle mit 4,8-6 cm. Die Einbauhöhe muss neben dem Ablauf auch Dämmung, Estrich, Abdichtung und Fliesen aufnehmen.

Wie hoch sollte die Ablaufleistung sein?

Für normale Duschköpfe (10-15 l/min) reichen 0,4-0,5 l/s. Regenbrausen benötigen 0,6-0,8 l/s. Bei mehreren Brausen oder Wellnessfunktionen sollten 1,0 l/s oder mehr eingeplant werden.

Kann ich einen Ablauf selbst einbauen?

Der Einbau eines Bodenablaufs ist Teil der gesamten Duschkonstruktion und erfordert Fachkenntnisse. Besonders die Abdichtung muss fachgerecht erfolgen, um Wasserschäden zu vermeiden. Wir empfehlen die Beauftragung eines Installateurs.

Wie oft muss ich den Ablauf reinigen?

Das Haarsieb sollte nach jedem Duschen oder mindestens wöchentlich gereinigt werden. Der Siphon sollte alle paar Monate kontrolliert und bei Bedarf gereinigt werden. Die sichtbaren Edelstahlteile können bei der regulären Badreinigung mitgereinigt werden.

Was passiert, wenn der Siphon austrocknet?

Wenn der Siphon längere Zeit nicht benutzt wird, kann das Sperrwasser verdunsten. Dann können Gerüche aus der Kanalisation aufsteigen. Bei längerer Abwesenheit kann etwas Wasser in den Ablauf gegossen werden. Es gibt auch Siphons mit mechanischen Verschlüssen für selten genutzte Duschen.

Kann ich eine Duschrinne nachträglich einbauen?

Bei Sanierungen ist der nachträgliche Einbau möglich, wenn ausreichend Aufbauhöhe vorhanden ist. Der Boden muss aufgenommen, das Gefälle neu hergestellt und die Abdichtung erneuert werden. Das ist ein größerer Eingriff, der Fachkenntnisse erfordert.

Wo sollte eine Duschrinne positioniert werden?

Die häufigste Position ist wandbündig an einer Wand der Dusche. Alternativ kann die Rinne mittig in der Dusche oder am Übergang zum restlichen Bad liegen. Die Position hängt von der Lage der Abwasserleitung und von gestalterischen Vorlieben ab.

Welches Material ist besser – Edelstahl oder Kunststoff?

Edelstahl ist langlebiger, stabiler und optisch hochwertiger. Kunststoff ist leichter und günstiger. Für den sichtbaren Bereich wird meist Edelstahl gewählt. Der Rinnenkörper kann aus Kunststoff sein, ohne dass das die Funktion beeinträchtigt.
